1970년대 가장 인기있었던 반도체의 레거시

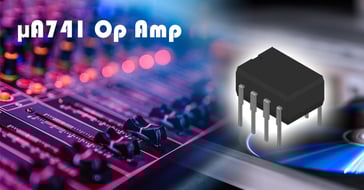

Rochester Electronics의 1970년대 반도체 시리즈는 새로운 지표인 Op Amp 제품으로 진행됩니다. 바로 μA741입니다. μA741는 Fairchild의 Dave Fullagar가 설계한 제품으로, 지난달 다루었던 Op Amp인 LM108보다 1년 앞선 제품입니다. LM108은 Bob Widlar가 1969년 National Semiconductor에서 일했을 때 설계한 제품이죠.
μA741는 최초의 일체형 Op Amp는 아니지만, 그 영광은 1963년 Bob Widlar가 설계한 μA702이 차지했습니다. μA741는 Lm108만큼 고성능은 아니었지만, 사용이 쉬운 기능의 통합성으로 인해 표준 회로 구축 블록의 Op Amp의 수용성과 인기를 공고히 한 제품으로 인정받습니다.
경쟁 제품에 비해 μA741의 사용을 쉽게 만든 것은 30pF 주파수 보상 캐패시터 온칩(on-chip)의 통합이었습니다. 오늘날 업계에서 일반적으로 사용되지만, 당시에는 Fairchild의 프로세스 기술만이 해낼 수 있었습니다. 이러한 사용 편의성으로 인해 μA741은 최고의 OpAmp가 되었고 역대 가장 인기 있는 제품이 되었답니다!
μA741은 Op Amp 영역의 아이콘이 되어 모든 회사가 자체 버전의 디자인을 제공하게 되었습니다. 여기에는 싱글, 듀얼(Motorola MC1558/1458, 두 개의 독립 일체형 Op Amps 포함), 쿼드(Motorola MC4741 / National LM148, 네 개의 독립 일체형 Op Amps 포함) 버전이 포함됩니다. μA741은 수 세대에 걸친 연속적인 디자인을 만들어낸 획기적인 장치였으며, 오늘날에도 드롭인(drop-in) 대체 호환성을 위해 패키지 핀아웃을 모방하고 있습니다.
Analog Devices는 1973년, AD741이라는 이름의 좀 더 개선된 성능을 가진 버전을 소개했죠. μA741의 위상은 매우 중요해서, 양극성 아날로그 회로 설계에 관한 교과서에서 이 설계 구조를 가르치기도 했습니다.
Rochester Electronics는 오늘날에도 아주 흔하고 상징적인 μA741을 계속 비축하고 조립하고 있으며, 단일, 듀얼 및 쿼드 구성의 방대한 플라스틱 및 밀폐형 패키지로 구성되어 있습니다.
이 시리즈의 최신 기사가 여러분께 도움이 되었기를 바랍니다.
다음 달도 기다려 주세요!
